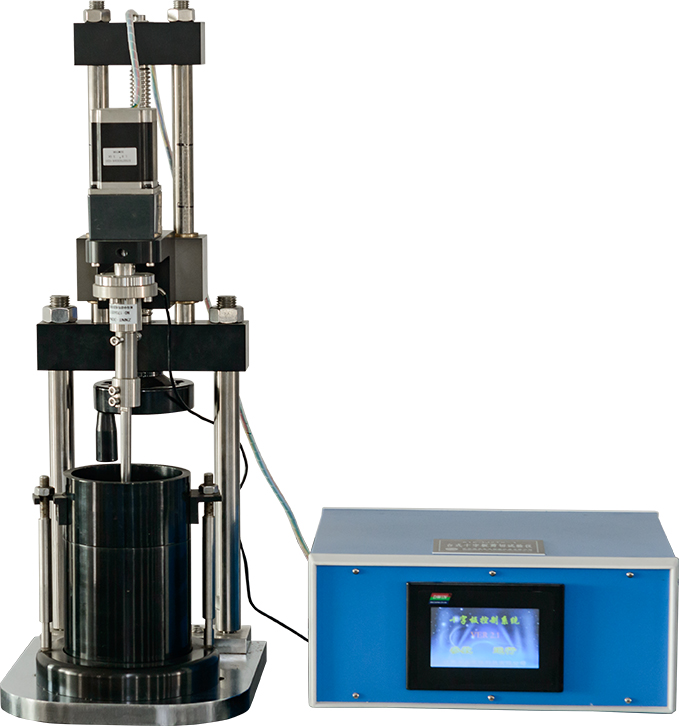

一、YUC.IJZTS-1 臺式十字板剪切試驗儀概述

“YUC.IJZTS-1 臺式十字板剪切試驗儀”是一種用來測定軟土或靈敏性粘土的不排水強度(Cu)的室內土工試驗儀器,可測量取于不同深度處的原狀土的不排水強度。儀器使用夾具將土樣固定于機架中間，轉動手柄使得十字板頭探入土樣進行剪切試驗。

二、主要技術指標

1. 十字板規格:12.7mm(直徑)×25.4mm(高度)、25.4mm(直徑)×50.8mm(高度)以及 38.1(直徑)×76.2mm(高度)，亦可按用戶需求定制指定尺寸；
2. 扭矩傳感器： 0-30 N·m，精度 0.3%F.S，分辨率 0.1 N·m，可按用戶需求配置量程；
3.  剪切速率：0.001～180 度/min，無級變速；3配備 480*270 高清液晶觸控屏，實時顯示扭矩、剪切角度等數據，配套觸控按鍵控制運行，

4、可觸控鍵盤控制亦可軟件控制；高速網絡通訊接口與計算機通訊；數據實時存儲于采集器，可脫機運行

5、采集處理軟件支持win8/10 操作系統，全自動采集和控制，數據可導出到 excel 文件， 繪制不同深度土樣的抗剪強度曲線并計算強度值；

 三、儀器組成部分

1. 控制箱體:開關電源、觸摸屏、電源插座、網口。
2. 扭力傳動裝置:機架、升降部件、步進電機、聯軸器、以及十字板組成。
3. 扭矩傳感器:測量范圍 0-30N·m 。
4. 數顯觸摸屏與數據采集器。
5. 采集處理軟件一套。
